V400G
精呈
參數信息
| 機械規格 | V400G Plus |
|---|---|
| 最大工件尺寸 | 750 x 550 x 215 mm |
| 最大工件重量 | 500kg |
| XY軸行程 | 400 x 300 mm |
| UV軸行程 | 80 x 80 mm |
| Z軸行程 | 220mm（可浸水加工高度210mm） |
| 使用線徑 | 0.15~0.3mm |
| 傳動系統 | 5 Axis AC Servo Motor |
| 最大加工斜度 | ±22°/ 80mm廣角眼膜及噴嘴 |

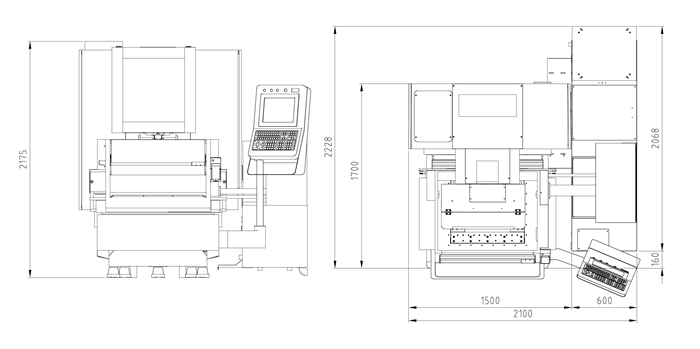

| 占地面積 | 2100 x 2230 x 2175 mm |
| 機臺重量 | 2350kg |
| 水過濾系統容量 | 650L |
| * 精呈公司保留規格及顏色設計變更的權利 | |
產品描述

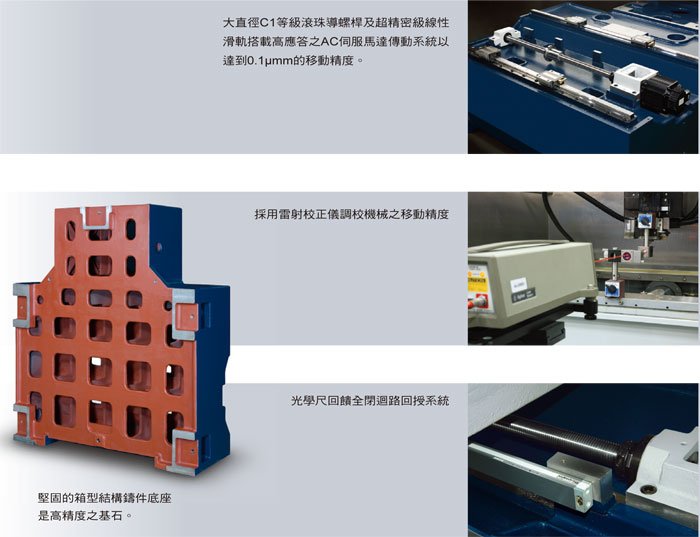

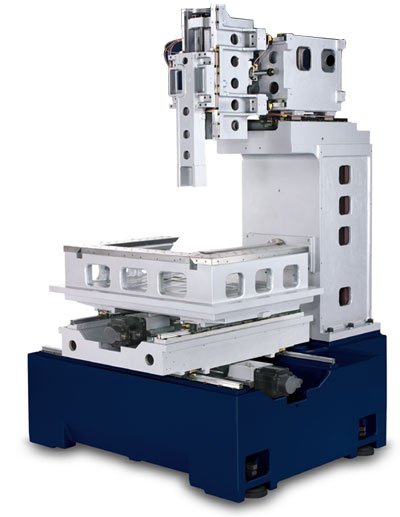

床身采用高剛性鑄件設計，采用有限元素分析 設計機器本體，配合精良的支柱(RIB)設計來承 載立柱，降低鑄件應力所造成的變形，以達到 高精密的基本要素。 ?下伸臂的水冷卻可避免放電的熱度造成的熱膨脹， 因而增進切割精密度。 ?不銹鋼工作臺面，硬度達到HRC50。 ? 反應靈敏的AC伺服馬達伺服系統，提供切割的精度保證。 ? 加大機臺基座跨距設計，提高機械精度。 ? 設計堅固的U/V軸鑄件提供穩定的切割精度。 |  |

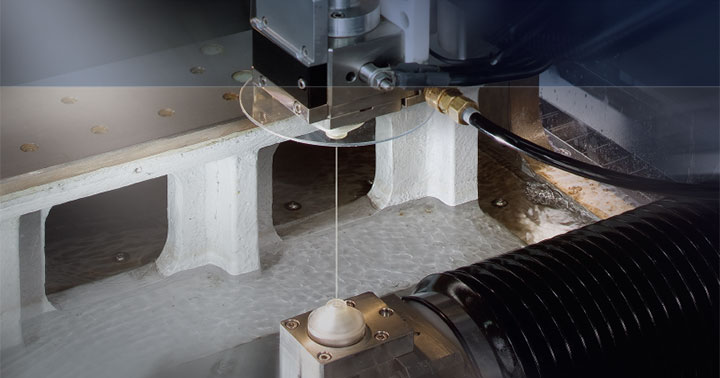

24小時日夜不間斷，自動穿線系統，節省了夜間操作人力，保護了員工的身心健康，提高了工作效率。
配件
離子交換樹脂桶
過濾紙網
鉆石眼膜
上下噴流嘴
給電板
切割銅線
夾持治具
給電板治具
垂直校正器
工具箱
